Szczegóły Produktu:
Zapłata:
|
Porty sieciowe 10 / 100Mbps: | 4 | Porty SFP 10 / 100Mbps: | 4 |
---|---|---|---|
Porty SFP 10/100 / 1000Mb / s: | 2) | Właściwości portów sieciowych: | Protokół IEEE802.3, IEEE802.3U, IEEE802.3X |
Opóźnienie: | ﹤ 9,6 μS | Bitowa stopa błędu: | ﹤ 1/1000000000 |
Przepustowość płyty montażowej: | 7,6 g | Pamięć podręczna: | 1Mbit |
Tablica adresów MAC: | 8 tys | Maksymalna długość ramy: | 1632 bajty |
Pobór energii: | <10 W. | Odległość transmisji: | 20-100 km |
Sposób wymiany: | Store-and-Forward | Terminal zasilania: | 6-pinowe złącze przemysłowe, jednokierunkowe wyjście alarmowe przekaźnika |
Ochrona przed przeładowaniem: | Wsparcie | Ochrona przed odwrotnym połączeniem: | Wsparcie |
Ochrona nadmiarowości: | Wsparcie | Wejście zasilania: | DC12V ~ 48V |
temperatura robocza: | -40 ~ 85 ℃ | Wilgotność pracy: | 5% ~ 95% |
IPC Extender: | IPC do przełączenia może wynosić 250 m | vlan: | Wsparcie |
CBIT: | Wsparcie |
Przemysłowy przełącznik SFP z szyną prowadzącą 2 Gigabit SFP i 4 porty 10 / 100Mbps Ethernet i 4 porty 10 / 100Mbps SFP
Parametry techniczne
Porty sieciowe 10 / 100Mbps | 4 |
Porty optyczne 10 / 100Mbps | 4 |
Porty optyczne 10/100 / 1000Mbps | 2 |
Właściwości portów sieciowych | RJ45 |
Protokół IEEE802.3, IEEE802.3U, IEEE802.3X | |
Obsługa trybu półdupleksu, pełnego dupleksu, automatycznej negocjacji | |
Obsługa adaptacji MDI / MDI-X | |
Opóźnienie: ﹤ 9,6 μS | |
Współczynnik błędów bitowych: ﹤ 1/1000000000 | |
Przepustowość magistrali | 7,6G |
Pamięć podręczna | 1Mbit |
Tablica adresów MAC | 8K |
Maksymalna długość ramy | 1632 bajty |
Pobór energii | <10 W. |
Odległość transmisji | 0-100 km |
Sposób wymiany | Store-and-Forward |
IPC Extender | IPC do przełączenia może wynosić 200 m |
VLAN | wsparcie |
CBIT | wsparcie |
Terminal zasilania | 6-pinowe złącze przemysłowe, jednokierunkowe wyjście alarmowe przekaźnika |
Ochrona przed przeładowaniem | wsparcie |
Ochrona przed odwrotnym połączeniem | wsparcie |
Ochrona redundantna | wsparcie |
Wejście zasilania | DC12V ~ 48V |
temperatura robocza | -40 ~ 85 ℃ |
Wilgotność podczas pracy | 5% ~ 95% |
Przegląd systemu
Przemysłowy przełącznik SFP z szyną prowadzącą to 2 gigabitowe SFP i 4 10 / 100Mbps Ethernet i 4 10 / 100Mbps SFP, wykorzystuje konstrukcję przemysłowej redundantnej sieci pierścieniowej i można znaleźć dwa porty światłowodowe, które tworzą sieć pierścieniową w każdym urządzeniu transmisyjnym .Struktura topologii sieci pierścieniowej jest tworzona przez ręczne kaskadowanie, które może zapewnić transmisję z opóźnieniem fazowym sygnałów sieciowych 1080p HD.Celem projektowania przemysłowych sieci redundantnych jest osiągnięcie stabilności, niezawodności i natychmiastowości transmisji danych w trudnych warunkach.Zasada działania polega na tym, że sygnały sieciowe stają się strukturą pierścieniową w fizycznym połączeniu, podczas gdy struktura łańcuchowa podczas pracy.Po odłączeniu transmisji w optycznym kablu transmisyjnym urządzenie przełączało się na zapasową linię w celu transmisji.Redundantna struktura sieci pierścieniowej nie tylko zmniejsza ryzyko transmisji sygnałów danych, ale także upraszcza instalację projektu i obniża koszty projektu.
cechy produktu

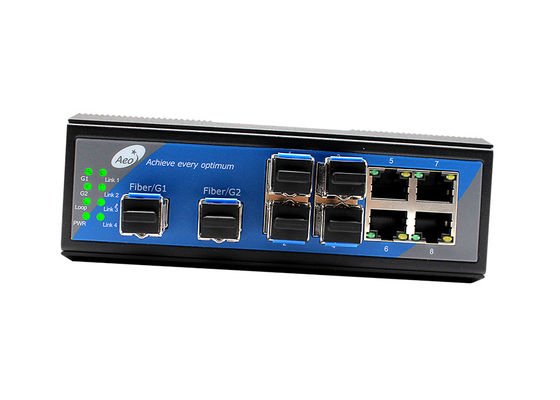

Zdjęcie produktu
Diagram aplikacji
Pakowanie i wysyłka
● Wszystkie nasze pakiety to międzynarodowy pakiet standardowy
● Nasze produkty dostarczymy natychmiast po potwierdzeniu zamówienia
