Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | AEO |
Orzecznictwo: | CE, FCC, ROHS |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | negotiation |
Szczegóły pakowania: | opakowanie i karton |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | T / T |
Możliwość Supply: | 10000 sztuk / miesiąc |
Przepustowość tablicy: | 20G | Pamięć podręczna: | 2m |
---|---|---|---|
Tablica adresów MAC: | 16 tys | Maksymalna długość ramy: | 10 tys |
Port sieciowy: | 8 gigabitowych portów Ethernet | Port światłowodowy 1000 Mb / s: | 4 gigabitowe porty optyczne |
Długość fali włókna: | 1310 nm / 1550 nm | Odległość transmisji portu światłowodowego: | 20-100 km |
Optyczna moc transmisji: | -10 ~ -2 dBm | Optyczna czułość RX: | ≤-24 dBm |
Materiał powłoki: | Aluminium | Stopień ochrony: | IP30 |
MTBF: | 100 000 godzin | Znamionowe napięcie wejściowe: | DC12-48V |
Terminal zasilania: | 5-pinowy interfejs terminala | moc: | ≤5 W. |
Temperatura pracy: | -40 ~ 85 ℃ | Wilgotność pracy: | 5% ~ 95% (brak koagulacji) |
High Light: | Przełącznik światłowodowy FCC Ethernet,zarządzany przełącznik światłowodowy do sieci Ethernet,przełącznik światłowodowy do Ethernet IP30 |
Zarządzany przełącznik światłowodowy do sieci Ethernet 4 porty optyczne i 8 portów Gigabit Ethernet
Parametry techniczne
Przepustowość tablicy | 20G |
Pamięć podręczna | 2M |
Tablica adresów MAC | 16K |
Maksymalna długość ramy | 10K |
Port sieciowy | 8 portów RJ45 10/100 / 1000Base-T (X) |
Port światłowodowy 1000 Mb / s | 4 gigabitowy moduł optyczny |
Długość fali włókna | 1310nm / 1550nm (pojedyncze włókno jednomodowe) |
Odległość transmisji portu światłowodowego | 20 km (jedno włókno jednomodowe) można dostosować do 100 km |
Optyczna moc transmisji | -10 ~ -2 dBm |
Optyczna czułość RX | ≤-24 dBm |
Materiał powłoki |
Aluminium |
Stopień ochrony | IP30 |
Tryb rozpraszania ciepła | Wewnętrzny radiator rozpraszanie ciepła w obwodzie energii, bez wentylatora cicha konstrukcja |
MTBF | 100 000 godzin |
EN61000-4-2 antystatyczna | Wyładowanie kontaktowe ± 8 kV ; Wyładowanie w powietrzu ± 15 kV |
Napięcie udarowe EN61000-4-5 | Kabel zasilający ± 2KV / CM, kabel zasilający ± 2KV / DM, kabel danych ± 2KV |
Znamionowe napięcie wejściowe | DC12-48V |
Terminal zasilania | 5-pinowy interfejs terminala |
Moc |
≤5 W. |
Temperatura pracy | -40 ~ 85 ℃ |
Wilgotność podczas pracy | 5% ~ 95% (bez koagulacji) |

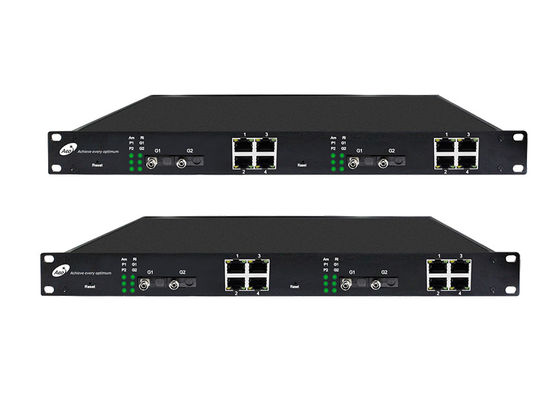

Zdjęcie produktu
Przegląd systemu
Zarządzany przełącznik światłowodowy do sieci Ethernetjest z 4 gigabitowe porty optyczne i 8 gigabitowych portów Ethernet.Towykorzystuje konstrukcję przemysłowej redundantnej sieci pierścieniowej, aw każdym urządzeniu transmisyjnym można znaleźć dwa porty światłowodowe, które tworzą sieć pierścieniową.Struktura topologii sieci pierścieniowej jest tworzona przez ręczne kaskadowanie, które może zapewnić transmisję z opóźnieniem fazowym sygnałów sieciowych 1080p HD.Celem projektowania przemysłowych sieci redundantnych jest osiągnięcie stabilności, niezawodności i natychmiastowości transmisji danych w trudnych warunkach.Zasada działania polega na tym, że sygnały sieciowe stają się strukturą pierścieniową w fizycznym połączeniu, podczas gdy struktura łańcuchowa podczas pracy.Po odłączeniu transmisji w optycznym kablu transmisyjnym urządzenie przełączało się na zapasową linię w celu transmisji.Redundantna struktura sieci pierścieniowej nie tylko zmniejsza ryzyko transmisji sygnałów danych, ale także upraszcza instalację projektu i obniża koszty projektu.
cechy produktu
Obsługa funkcji kaskadowego pierścienia sieciowego.
Zgodność z IEE802.3, IEEE802.3U, IEEE802.3X i innymi protokołami internetowymi;
Obsługa wzorca transmisji w trybie full-duplex i half-duplex, z możliwością automatycznej negocjacji;
Spełnianie funkcji zakładania sieci pierścieniowej we wszystkich urządzeniach i zmiany transmisji podczas odłączania węzła pośredniego;
Zapewnienie transmisji danych o bardzo niskim opóźnieniu;
Ochrona przed promieniowaniem sieciowym;
Dostosowanie połączenia równoległego lub krzyżowego;
Wyposażony w obwód APC o stałej mocy optycznej i szerokim zakresie dynamicznym;
transmisja światłowodowa o dużej pojemności, którą można łatwo zmodernizować;
Mając zaawansowaną technologię adaptacyjną, nie ma pola stosowania regulacji optycznej lub elektrycznej
Przystosowanie trójstopniowej technologii ochrony odgromowej na portach komputerowych i sygnałach sieciowych.
Wspieraj instalację na szynie din i na pulpicie
Wbudowany układ scalony przełączników przemysłowych Marvell i Broadcom w Stanach Zjednoczonych.Szybkie przetwarzanie i pojemność pamięci podręcznej zapewniają stabilną i niezawodną sieć.
Bezwentylatorowa konstrukcja obwodu chłodzącego, wbudowane radiatory, klej termiczny, taki jak wiele konstrukcji termicznych, zapewnia stałą wydajność w trudnych warunkach, zakres temperatur pracy do -40 ℃ ~ + 85 ℃.
Konstrukcja z wewnętrzną precyzją urządzenia o kompaktowych wymiarach, z pełnym uwzględnieniem zapotrzebowania na miejsce do instalacji.
Obsługa redundancji sieci pierścieniowej i RSTP, czas samoczynnego odzyskiwania po awarii sieci jest krótszy niż 20 ms.
Obsługa SNMP, zapewnia zarządzanie zarówno przez WEB, jak i konsolę 0, łatwe w konfiguracji.
Obsługa sieci VLAN 802.1Q, spełnianie wymagań podziału i zarządzania zasobami sieciowymi w celu zwiększenia bezpieczeństwa sieci i możliwości dostosowania do wielu aplikacji biznesowych.
Obsługuje izolację portów, szybkość portu, tłumienie burzy rozgłoszeniowej, zapewnia bezpieczeństwo sieci.
Wsparcie dla IGMP snooping i zaspokojenie potrzeb ruchu multiemisji.
Obsługa zbierania portów, skalowalna przepustowość połączenia i zaspokajanie potrzeb połączeń o dużej przepustowości.
Obsługuje QoS do kontroli i zarządzania ruchem oraz spełnia potrzeby różnych firm w Internecie.
Konstrukcja zgodna ze standardami branżowymi, metalowa obudowa o wysokiej wytrzymałości, stopień ochrony IP30.
Obsługa wysokiego poziomu ochrony przed kompatybilnością elektromagnetyczną, obsługa odporności na wyładowania elektrostatyczne, odporność na promieniowane pole elektromagnetyczne, obsługa szybkiego elektrycznego wyładowania przejściowego
Anti-Rejection, wspiera odporność na przepięcia.
Obsługa szerokiej gamy redundantnych podwójnych wejść zasilania DC, ochrony przed przeciążeniem zasilania, ochrony przed odwrotną polaryzacją.
Diagram aplikacji
Pakowanie i wysyłka
● Wszystkie nasze pakiety to międzynarodowy pakiet standardowy
● Nasze produkty dostarczymy natychmiast po potwierdzeniu zamówienia
