Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | AEO |
Orzecznictwo: | CE, FCC |
Minimalne zamówienie: | 1 para |
---|---|
Cena: | negotiation |
Szczegóły pakowania: | opakowanie i karton |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | T / T |
Możliwość Supply: | 10000 par / miesiąc |
Wprowadź numer: | 2) | Utrata odbicia: | > 15DB |
---|---|---|---|
równowaga: | 0-150 m@1,485 Gb / s | Złącze: | FC / PC (SC / PC opcjonalnie) |
Kanał optyczny: | 1 | Typ optyczny: | jednomodowy (opcjonalnie wielomodowy) |
Długość fali: | 1310nm / 1550nm | Odległość transmisji: | 0-100 km |
Utrata odbicia optycznego: | > 15dB | Dithering optyki: | <0,2 UI |
Złącze optyki: | FC / PC (opcjonalnie SC / PC) | Port BNC: | 2) |
Poziom sygnału BNC: | 800mV nominalnie | BNC Czas narastania / opadania: | Wskazanie 200ps |
Przekroczenie BNC: | <10% amplitudy | Szybkość bitów wideo: | Maks. 2,97 Gb / s |
BER: | <10 -9 | ||
High Light: | 2-kanałowy konwerter HD SDI na światłowód,20 km HD SDI na konwerter światłowodowy,konwerter wideo 3G SDI na światłowód |
2-kanałowy konwerter wideo HD-SDI / 3G-SDI na światłowód 2 porty BNC i 1 port optyczny
Parametry techniczne
Optyczny | Długość fali | 1310nm i 1470nm-1610nm |
Typ włókna | Tryb jednomodowy, jedno włókno (domyślnie) | |
Dystans | 20km | |
Interfejs światłowodowy | FC (domyślnie) LC / SC / ST (opcjonalnie) | |
Wideo SDI | Numer interfejsu wideo | 2 |
Interfejs fizyczny | BNC | |
Maksymalna rozdzielczość | 1920 x 1080 przy 60 Hz | |
Impedancja wejściowa i wyjściowa wideo | 75Ω (niesymetryczne) | |
Napięcie wejściowe / wyjściowe wideo | Typowy: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp | |
Szybkość transmisji wideo | Maks. 2,97 Gb / s | |
Standard wideo SDI | 270 Mb / s (SD-SDI), 1,485 Gb / s / M (HD-SDI), mapowanie SMPTE425M3Gb / s (3G-SDI), interfejs szeregowy SMPTE424M 3Gb / s (3G-SDI) | |
Dane | Interfejs fizyczny | Standardowy terminal przyłączeniowy w branży |
Sygnał interfejsu | RS485 / RS422 / RS232 / Manchester | |
Szybkość transmisji | 0-400 kb / s | |
BER | <10 -9 | |
Tryb pracy | Pełny dupleks / półdupleks | |
Elektryczne i mechaniczne | Wymagania dotyczące mocy wejściowej | DC 5 V. |
Zasilacz | AC 100 V ~ 240 V. | |
Wymiary | 19,2 * 16,7 * 4,9 cm | |
Uszczelka | 34,5 * 21 * 9 cm | |
Waga | 1,35 kg | |
Środowiskowy | Temperatura robocza | -20 ° C ~ + 75 ° C |
Temperatura przechowywania | -40 ° C ~ + 85 ° C | |
Wilgotność podczas pracy | 0% ~ 95% (bez kondensacji) | |
MTBF | > 100 000 godzin |
Przegląd
2-kanałowy konwerter HD-SDI / 3G-SDI na światłowód jest idealnym i ekonomicznym rozwiązaniem do zastosowań monitoringu.Odbiera 8-kanałowe wejście elektryczne 3G-SDI / HD-SDI / SD-SDI, doskonale konwertuje sygnał SDI na jednomodowy sygnał optyczny, a następnie konwertuje sygnał optyczny na sygnał SDI.Obsługuje obraz transmisji SDTV (143-540Mbps) i HDTV (1.485Gbps), mapowanie 3Gb / s (3G-SDI).Zarówno nadajnik, jak i odbiornik zapewniają wyrównywanie i ponowne blokowanie w jednostce wejściowej w celu przebudowania sygnału w celu uzyskania stałej jakości.
funkcje
Wideo SDI
Liczba kanałów: 2 kanały
Złącze wejścia / wyjścia: BNC 75Ω
Napięcie wejściowe / wyjściowe: 1,0 V pp
Szybkość transmisji wideo: maks. 3,2 Gb / s
Standardy wideo SDI: 270 Mb / s (SD-SDI)
1,485 Gb / M (HD-SDI)
Mapowanie 3 Gb / s (3G-SDI)
Dane
Kodowanie danych: RS485 / RS422 / RS232 / Manchester
Interfejs fizyczny: standardowy zacisk śrubowy przemysłowy
Obsługa częstotliwości / szybkości: 0 ~ 400 kb / s
Światłowód
Liczba portów optycznych: 1
Złącze: Simplex FC
Tryb jednomodowy 20 km
Tryb jednomodowy: 1310 / 1550nm (opcja)
Elektryczne i mechaniczne
Zasilacz: AC 100-240V do DC 5V 2A
Pobór mocy: <3 W.
Środowiskowy
Temperatura pracy: - 5 ° C ~ + 75 ° C
Temperatura przechowywania: - 5 ° C ~ + 85 ° C
Wilgotność względna: 0% ~ 95% (bez kondensacji)
MTBF:> 100 000 godzin

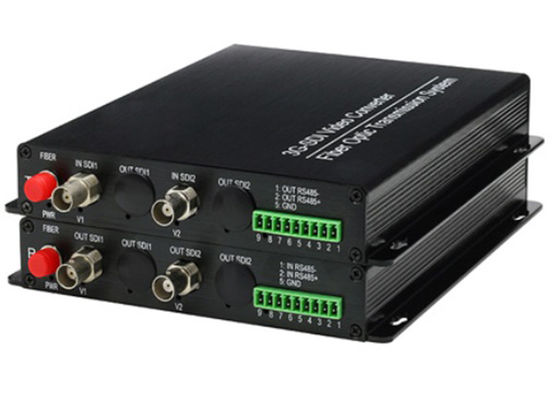

Zdjęcie produktu
Diagram aplikacji
● Wszystkie nasze pakiety to międzynarodowy pakiet standardowy
● Nasze produkty dostarczymy natychmiast po potwierdzeniu zamówienia
