Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | AEO |
Orzecznictwo: | CE, FCC |
Minimalne zamówienie: | 1 para |
---|---|
Cena: | negotiation |
Szczegóły pakowania: | opakowanie i karton |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | T / T |
Możliwość Supply: | 10000 par / miesiąc |
Wprowadź numer: | 1 | Utrata odbicia: | > 15DB |
---|---|---|---|
równowaga: | 0-150 m@1,485 Gb / s | Złącze: | FC / PC (SC / PC opcjonalnie) |
Kanał optyczny: | 1 | Typ optyczny: | jednomodowy (opcjonalnie wielomodowy) |
Długość fali: | 1310nm / 1550nm | Odległość transmisji: | 0-100 km |
Utrata odbicia optycznego: | > 15dB | Dithering optyki: | <0,2 UI |
Złącze optyki: | FC / PC (opcjonalnie SC / PC) | Port BNC: | 1 |
Poziom sygnału BNC: | 800mV nominalnie | BNC Czas narastania / opadania: | Wskazanie 200ps |
Przekroczenie BNC: | <10% amplitudy | Szybkość bitów wideo: | Maks. 2,97 Gb / s |
BER: | <10 -9 | ||
High Light: | 20-kilometrowy konwerter światłowodowy HD SDI,konwerter światłowodowy HD SDI 1310nm,20-kilometrowy konwerter wideo na światłowodzie |
Cyfrowy konwerter wideo na światłowodzie SD-SDI / HD-SDI / 3G-SDI z RS485
Parametry techniczne
Optyczny | Długość fali | 1310nm i 1470nm-1610nm |
Typ włókna | Tryb jednomodowy, jedno włókno (domyślnie) | |
Dystans | 20km | |
Interfejs światłowodowy | FC (domyślnie) LC / SC / ST (opcjonalnie) | |
Wideo SDI | Numer interfejsu wideo | 1 |
Interfejs fizyczny | BNC | |
Maksymalna rozdzielczość | 1920 x 1080 przy 60 Hz | |
Impedancja wejściowa i wyjściowa wideo | 75Ω (niesymetryczne) | |
Napięcie wejściowe / wyjściowe wideo | Typowy: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp | |
Szybkość transmisji wideo | Maks. 2,97 Gb / s | |
Standard wideo SDI | 270 Mb / s (SD-SDI), 1,485 Gb / s / M (HD-SDI), mapowanie SMPTE425M3Gb / s (3G-SDI), interfejs szeregowy SMPTE424M 3Gb / s (3G-SDI) | |
Dane | Interfejs fizyczny | Standardowy terminal przyłączeniowy w branży |
Sygnał interfejsu | RS485 / RS422 / RS232 / Manchester | |
Szybkość transmisji | 0-400 kb / s | |
BER | <10 -9 | |
Tryb pracy | Pełny dupleks / półdupleks | |
Elektryczne i mechaniczne | Wymagania dotyczące mocy wejściowej | DC 5 V. |
Zasilacz | AC 100 V ~ 240 V. | |
Środowiskowy | Temperatura robocza | -20 ° C ~ + 75 ° C |
Temperatura przechowywania | -40 ° C ~ + 85 ° C | |
Wilgotność podczas pracy | 0% ~ 95% (bez kondensacji) | |
MTBF | > 100 000 godzin |
Przegląd
Cyfrowy optyczny konwerter wideo SDI SD / HD / 3G wykorzystuje międzynarodową zaawansowaną, całkowicie cyfrową, gigabitową technologię transmisji światłowodowej.Standardy te są używane do transmisji nieskompresowanych, niezaszyfrowanych cyfrowych sygnałów wideo (opcjonalnie z wbudowanym kodem audio i / lub kodem czasu) w urządzeniach telewizyjnych;mogą być również używane do przesyłania danych pakietowych.A teraz - dzięki urządzeniom światłowodowym FB-HD-SDI możesz przesyłać te sygnały na duże odległości kablami światłowodowymi.Sygnał wideo HD SDI może być przesyłany przez 1 pojedyncze włókno z niezakłóconą, wysokiej jakości transmisją na duże odległości.Ta seria konwerterów wideo na światłowód ma stabilną wydajność, wyraźną jakość obrazu i wysoką stabilność ze wskaźnikiem stanu LED na korpus urządzenia.stan pracy urządzeń można obserwować wizualnie, a jednocześnie wartość przełącznika, napięcie, stan pracy i inne przydatne informacje o odwrotnym sygnale mogą być kontrolowane za pomocą danych RS485, dzięki czemu nasze urządzenia są bardziej elastyczne na żądanie różnych klientów.Możliwe zastosowania tego produktu to między innymi: Inteligentny system monitorowania ruchu.System bezpieczeństwa Sieci szkolne Monitoring przemysłowy (elektryczność, chemia, stal, ropa, kolej itp.) Monitoring wojskowy (magazyny, granice, straże itp.) System transmisji programów telewizyjnych.Stadion (dla wideo LIVE HD, transmisji audio)
funkcje
• Cyfrowy kod wysokiej rozdzielczości 3G / HD / SD-SDI i niekompresująca transmisja wideo o wysokiej rozdzielczości
• Zakres pracy od 270 Mb / s do 2,97 Gb / s.
• Obsługa wszystkich standardów SMPTE 259M, praca w 270 Mb / s - 360 Mb / s
• Obsługa standardów SMPTE424M, SMPTE292M, SMPTE259M, SMPTE344M i DVB-ASI (270 Mb / s)
• Automatyczne balansowanie kablem 300 M (1000 stóp) w trybie SD;Automatyczny balans kablowy 150 M (500 stóp) przy HD / 3G (Belden 1694A)
• Wskaźniki LED do monitorowania stanu pracy systemu
• Funkcja zarządzania siecią jest opcjonalna
• Odwrotne dane Rs485 / 232, dwukierunkowe dane RS485 są opcjonalne
• Montaż wolnostojący lub 19 "w standardzie 3U, 4U, 5,5U rack
• Specjalna konstrukcja ASIC, obsługa funkcji Hot-swap
• Obsługa sygnału wideo o wysokiej rozdzielczości 3G / HD / SD
• W przypadku braku sygnału wejściowego, automatycznie wyłącza głowicę lasera, aby przedłużyć żywotność lasera
• Zakres długości fali wyjścia optycznego od 1310nm, 1550nm do maksymalnie 16 długości fal CWDM (zgodnie z ITU-T G.694.2)
• Zakresy długości fal to 1310nm, 1550nm i 16 innych rodzajów wydłużeń fali CWDM (zgodnie z ITU-T G.694.2)
• Wskaźnik stanu LED do monitorowania warunków pracy;
• Wsparcie regeneratora wideo;
• Obsługa transceivera SFP podłączanego na gorąco

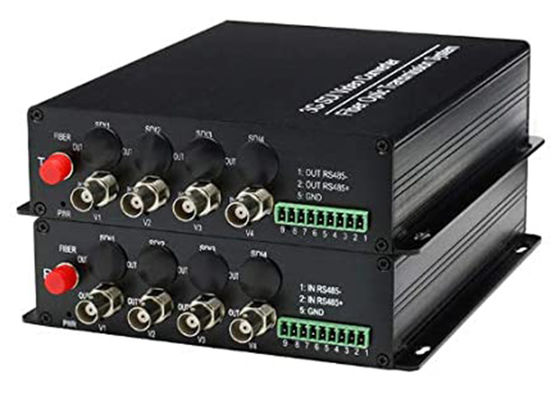

Zdjęcie produktu
Pakowanie i wysyłka
● Wszystkie nasze pakiety to międzynarodowy pakiet standardowy
● Nasze produkty dostarczymy natychmiast po potwierdzeniu zamówienia
